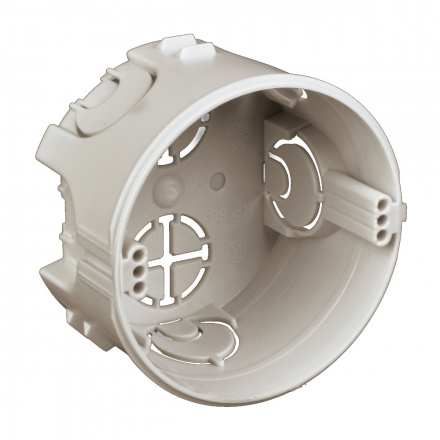

Elektroinštalačná krabica KP 68 KA vo svetlosivej farbe. Určená na montáž pod omietku. Je vhodná na montáž prístrojov radu MYRALUX.

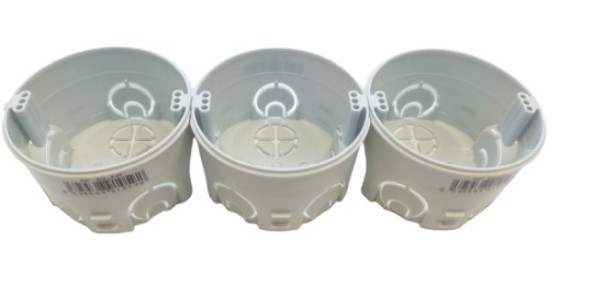

Je možné spojiť viac krabíc dohromady, čo je vhodné napríklad pri montáži dvoj- alebo trojrámikov. Umožňuje montáž dvojzásuvky.
Krabica je ideálna pre rozvody s napätím do 400 V a prúdom max. 16 A.

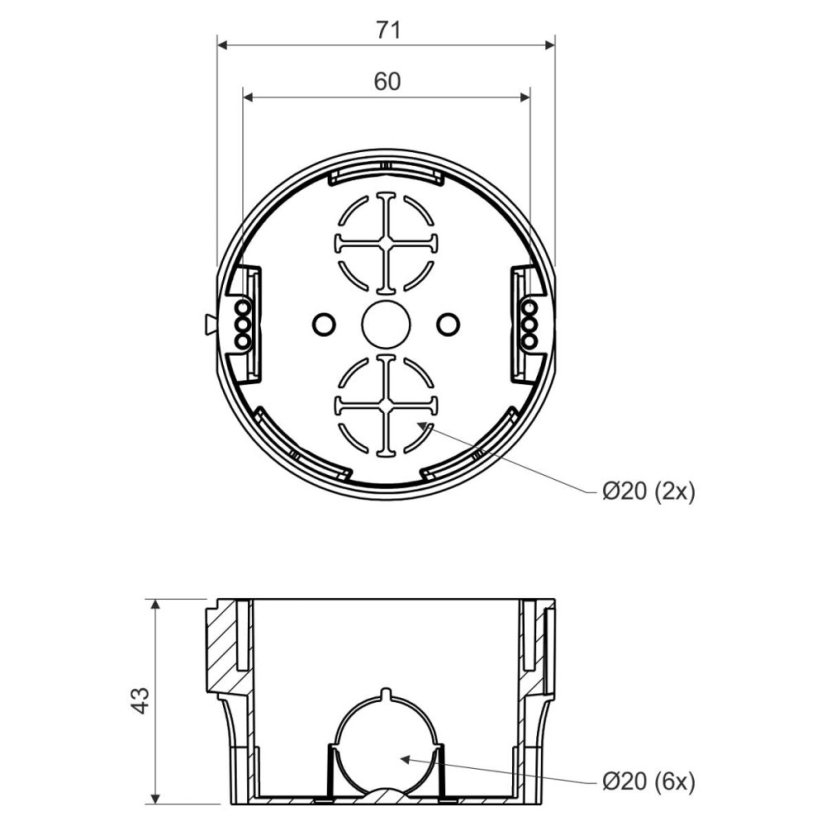

Priemer: 73 mm
Hĺbka: 43 mm
Menovité napätie: 400 V
Menovitý prúd: 16 A
Priemer frézovaného (vŕtaného) otvoru: 80 mm
Osová vzdialenosť pri spojení krabíc: 71 mm - vhodné pro montáž viacnasobných ramčekov
Vypínač č. 1 – jednopólový
Zapojenie č. 1, inak jednopólový spínač je najjednoduchší typ zapojenia. Tento typ zapojenia sa využíva zvyčajne v menších miestnostiach s jedným vchodom, kde sa osvetlenie ovláda z jedného miesta (kúpeľňa, WC, komora, malá izba…) Vypínač č. 1 možno tiež nahradiť vypínačom č. 6.
Vypínač č. 5 - sériový, lustrový (6+6)
Vypínač č. 5, nazývaný lustrový umožňuje z jedného miesta ovládanie dvoch nezávislých obvodov. Ide o vypínač s dvoma klapkami - zapojenie 5b (teda 6+6), ale bežne sa dá zapojiť ako 5a (teda 1+1). Tento typ zapojenia možno využiť napríklad v kúpeľni (svetlo + ventilátor), v obývacej izbe pri viacramennom lustri (hlavné svetlo + doplnkové svetlá). Zapojenie 6+6 umožňuje tiež spínanie dvoch obvodov z dvoch samostatných miest.
V našich vypínačoch č. 5 nie sú od výrobcu implementované vnútorné prepojky. Preto k tomuto vypínaču dodávame doplnkovú prepojku cez Wago svorku, ktorá súčasne slúži ako vstupný pripojovací bod. Tým sa súčasne zjednodušuje a zrýchľuje pripojenie vypínača.
Vypínač č. 6 - střídavý, schodišťový
Vypínač č. 6, inak schodiskový vypínač, je najbežnejším typom. Využíva sa na miestach, kde je potrebné ovládať osvetlenie z dvoch miest, teda v prechodných miestnostiach alebo krátkych chodbách či schodiskách. Vypínač č. 6 sa využíva tiež ako krajný bod pre zapojenie troch a viacerých vypínačov.
Vypínač č. 7 - křížový
Vypínač č. 7, inak krížový vypínač, sa využíva v kombinácii s vypínačom č. 6 v dlhých chodbách či schodiskách, kde je vyžadované ovládanie svietidiel z troch a viacerých miest. Vypínače č. 7 predstavujú stredné vypínače v zapojení, pričom krajné tvoria vypínače typu 6. Takáto situácia môže nastať napríklad v chodbe, do ktorej sa pristupuje z troch oddelených miestností.
V našich vypínačoch č. 7 nie sú od výrobcu implementované vnútorné prepojky. Preto k tomuto vypínaču dodávame doplnkové prepojky cez Wago svorku, ktorá súčasne slúži ako výstupný pripojovací bod medzi vypínačom č. 7 a č. 6. Tým sa zjednodušuje a zrýchľuje pripojenie vypínačov.
