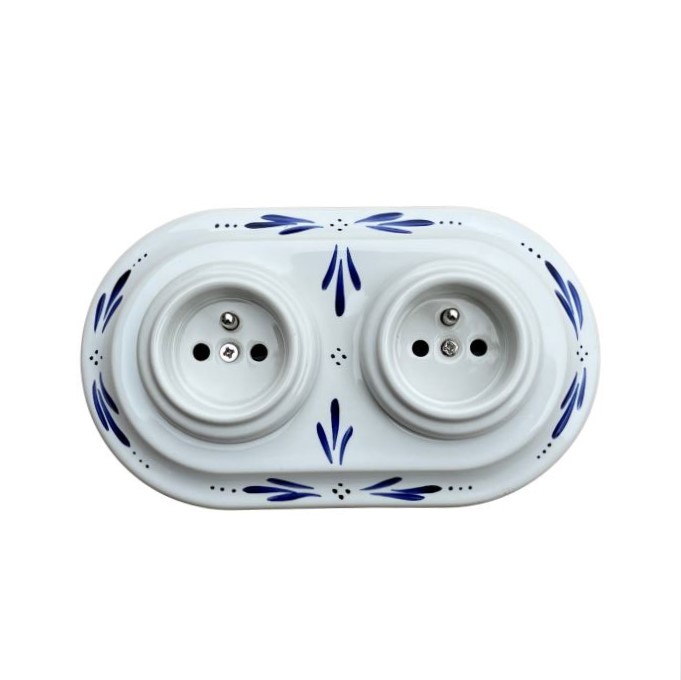

Keramická dvojnásobná zásuvka / vypínač, biela maľovaná, LÍSTKY
Keramická retro dvojnásobná zásuvka alebo ľubovoľná kombinácia vypínačov a zásuviek v dvojnásobnom rámčeku. Set v bielej farbe s motívom lístkov. Ručne vyrábaná z kvalitnej keramiky. Ideálne do sedliackych stavieb, vidieckych alebo zrubových chalúpok.
Motív kvietku je na zásuvku ručne namaľovaný a potom vypálený vysokou teplotou, to zaručuje veľkú odolnosť proti oteru.
Do rámčeka je možné kombinovať zásuvku a vypínač.
Zostavu vypínačov a zásuviek Vám nakombinujeme presne podľa Vašich potrieb.
V prípade kombinácie zásuvky a vypínača je možné k vypínaču po dohovore dodať aj maľovaný krycí segment za cenu 100, - Kč za 1 ks.
Zásuvka aj vypínač sú určené do vnútorných priestorov.
Rozmery produktu: výška 25 mm, dĺžka 173 mm
Certifikácia: CE certifikát zhody
Svorky: skrutkové pre vodiče 1-2,5 mm²
Dimenzované napätie a prúd: 250V / 16A
Inštalačná krabica: 3x spojovacia inštalačná krabica, napr. KP68 alebo trojitá - oválna inštalačná krabica
- Priemer vŕtaného otvoru: 80 mm
- Hĺbka: 43 mm
- Pre viacnásobný rámček je nutné dodržať rozteč stredov 71 mm.
Pri použití spojovacej krabice KP68 je táto potrebná rozteč zaistená
Súčasťou balenia sú skrutky vo farbe nikel. Možnosť dokúpenia skrutiek vo farbe čiernej, zlatej alebo striebornej. Náhradné skrutky nájdete v kategórii Rámčeky a doplnky.
Vypínač č. 1 – jednopólový
Zapojenie č. 1, inak jednopólový spínač je najjednoduchší typ zapojenia. Tento typ zapojenia sa využíva zvyčajne v menších miestnostiach s jedným vchodom, kde sa osvetlenie ovláda z jedného miesta (kúpeľňa, WC, komora, malá izba…) Vypínač č. 1 možno tiež nahradiť vypínačom č. 6.
Vypínač č. 5 - sériový, lustrový (6+6)
Vypínač č. 5, nazývaný lustrový umožňuje z jedného miesta ovládanie dvoch nezávislých obvodov. Ide o vypínač s dvoma klapkami - zapojenie 5b (teda 6+6), ale bežne sa dá zapojiť ako 5a (teda 1+1). Tento typ zapojenia možno využiť napríklad v kúpeľni (svetlo + ventilátor), v obývacej izbe pri viacramennom lustri (hlavné svetlo + doplnkové svetlá). Zapojenie 6+6 umožňuje tiež spínanie dvoch obvodov z dvoch samostatných miest.
V našich vypínačoch č. 5 nie sú od výrobcu implementované vnútorné prepojky. Preto k tomuto vypínaču dodávame doplnkovú prepojku cez Wago svorku, ktorá súčasne slúži ako vstupný pripojovací bod. Tým sa súčasne zjednodušuje a zrýchľuje pripojenie vypínača.
Vypínač č. 6 - střídavý, schodišťový
Vypínač č. 6, inak schodiskový vypínač, je najbežnejším typom. Využíva sa na miestach, kde je potrebné ovládať osvetlenie z dvoch miest, teda v prechodných miestnostiach alebo krátkych chodbách či schodiskách. Vypínač č. 6 sa využíva tiež ako krajný bod pre zapojenie troch a viacerých vypínačov.
Vypínač č. 7 - křížový
Vypínač č. 7, inak krížový vypínač, sa využíva v kombinácii s vypínačom č. 6 v dlhých chodbách či schodiskách, kde je vyžadované ovládanie svietidiel z troch a viacerých miest. Vypínače č. 7 predstavujú stredné vypínače v zapojení, pričom krajné tvoria vypínače typu 6. Takáto situácia môže nastať napríklad v chodbe, do ktorej sa pristupuje z troch oddelených miestností.
V našich vypínačoch č. 7 nie sú od výrobcu implementované vnútorné prepojky. Preto k tomuto vypínaču dodávame doplnkové prepojky cez Wago svorku, ktorá súčasne slúži ako výstupný pripojovací bod medzi vypínačom č. 7 a č. 6. Tým sa zjednodušuje a zrýchľuje pripojenie vypínačov.
