Keramická trojnásobná zásuvka / vypínač, biela maľovaná, NEZÁBUDKY
viac

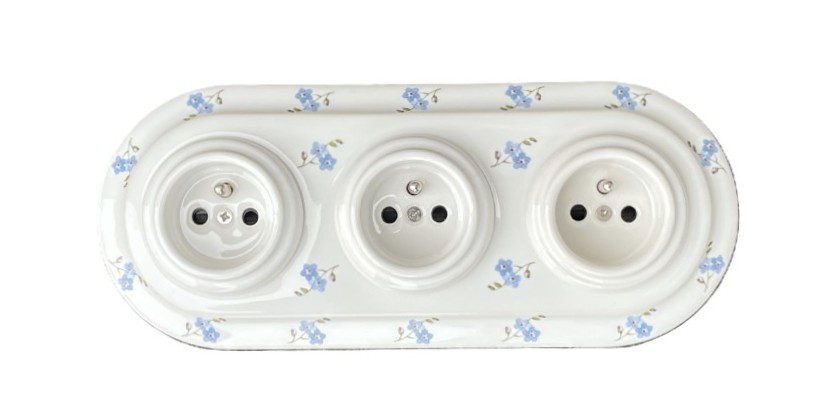

Keramická retro trojnásobná zásuvka alebo ľubovoľná kombinácia vypínačov a zásuviek v trojnásobnom rámiku. Set v bielej farbe s motívom nezábudok. Ručne vyrábaná z kvalitnej keramiky. Ideálna do vidieckych domov, selských stavieb alebo dreveníc.

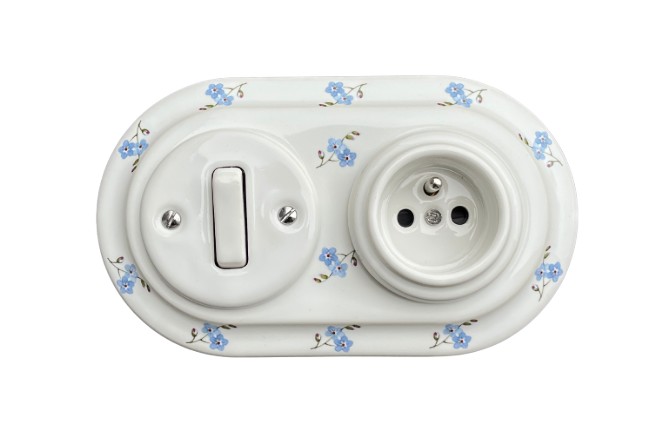

Motív nezábudky je na zásuvku nanesený pomocou špeciálnej tlače. Tlač je vypálená pri vysokej teplote, čo zaručuje vysokú odolnosť voči oderu. Do rámika je možné kombinovať zásuvku a vypínač (pozri foto).
Súpravu vypínačov a zásuviek vám nakombinujeme presne podľa vašich potrieb.
V prípade kombinácie zásuvky a vypínača je možné k vypínaču po dohode dodať aj tlačený krytový segment za cenu 100 Kč za 1 ks.
Zásuvka je určená do vnútorných priestorov.
Rozmery produktu: výška 25 mm, dĺžka 243 mm
Certifikácia: CE certifikát zhody
Svorky: skrutkové pre vodiče 1–2,5 mm²
Menovité napätie a prúd: 250 V / 16 A
Inštalačná krabica: 3x spojovacia inštalačná krabica, napr. KP68 alebo trojitá – oválna inštalačná krabica
- Priemer vŕtaného otvoru: 80 mm
- Hĺbka: 43 mm
- Pre viacnásobný rámik je nutné dodržať rozstup stredov 71 mm.
Pri použití spojovacej krabice KP68 je tento požadovaný rozstup zabezpečený.
Súčasťou balenia sú skrutky v niklovej farbe. Možnosť dokúpiť skrutky v čiernej, zlatej alebo striebornej farbe. Náhradné skrutky nájdete v kategórii Rámiky a doplnky.
Vypínač č. 1 – jednopólový
Zapojenie č. 1, inak jednopólový spínač je najjednoduchší typ zapojenia. Tento typ zapojenia sa využíva zvyčajne v menších miestnostiach s jedným vchodom, kde sa osvetlenie ovláda z jedného miesta (kúpeľňa, WC, komora, malá izba…) Vypínač č. 1 možno tiež nahradiť vypínačom č. 6.
Vypínač č. 5 - sériový, lustrový (6+6)
Vypínač č. 5, nazývaný lustrový umožňuje z jedného miesta ovládanie dvoch nezávislých obvodov. Ide o vypínač s dvoma klapkami - zapojenie 5b (teda 6+6), ale bežne sa dá zapojiť ako 5a (teda 1+1). Tento typ zapojenia možno využiť napríklad v kúpeľni (svetlo + ventilátor), v obývacej izbe pri viacramennom lustri (hlavné svetlo + doplnkové svetlá). Zapojenie 6+6 umožňuje tiež spínanie dvoch obvodov z dvoch samostatných miest.
V našich vypínačoch č. 5 nie sú od výrobcu implementované vnútorné prepojky. Preto k tomuto vypínaču dodávame doplnkovú prepojku cez Wago svorku, ktorá súčasne slúži ako vstupný pripojovací bod. Tým sa súčasne zjednodušuje a zrýchľuje pripojenie vypínača.
Vypínač č. 6 - střídavý, schodišťový
Vypínač č. 6, inak schodiskový vypínač, je najbežnejším typom. Využíva sa na miestach, kde je potrebné ovládať osvetlenie z dvoch miest, teda v prechodných miestnostiach alebo krátkych chodbách či schodiskách. Vypínač č. 6 sa využíva tiež ako krajný bod pre zapojenie troch a viacerých vypínačov.
Vypínač č. 7 - křížový
Vypínač č. 7, inak krížový vypínač, sa využíva v kombinácii s vypínačom č. 6 v dlhých chodbách či schodiskách, kde je vyžadované ovládanie svietidiel z troch a viacerých miest. Vypínače č. 7 predstavujú stredné vypínače v zapojení, pričom krajné tvoria vypínače typu 6. Takáto situácia môže nastať napríklad v chodbe, do ktorej sa pristupuje z troch oddelených miestností.
V našich vypínačoch č. 7 nie sú od výrobcu implementované vnútorné prepojky. Preto k tomuto vypínaču dodávame doplnkové prepojky cez Wago svorku, ktorá súčasne slúži ako výstupný pripojovací bod medzi vypínačom č. 7 a č. 6. Tým sa zjednodušuje a zrýchľuje pripojenie vypínačov.
