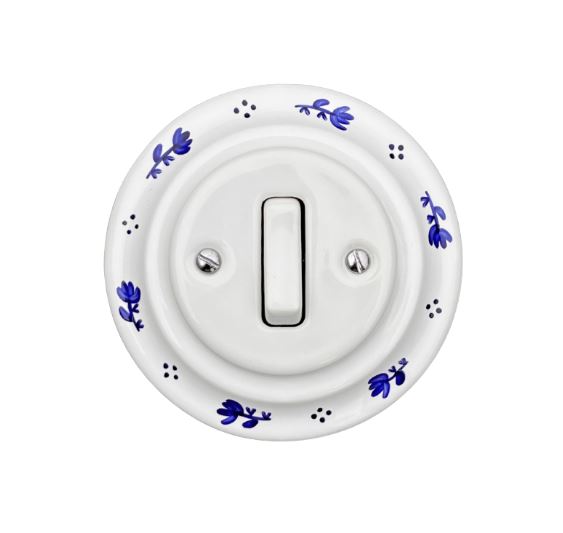

Keramický kolískový retro vypínač v bielej farbe. Ručne vyrábaný z kvalitnej keramiky. Ideálne do roľníckych domov, vidieckych alebo zrubových chalúp.
Vypínač je možné kombinovať s rôznymi farbami rámikov. Je vyrobený zo stálych materiálov a farieb, ktoré zaručujú vysokú odolnosť proti oderu. Vypínač je určený do vnútorných priestorov.
Ručne maľovaný s motívom kvetiniek. Do poznámky prosím uveďte typ vypínača - č. 1, č. 5, č. 6 alebo č. 7. Za príplatok 100 Kč je možné dodať aj maľovaný krycí segment.
Rozmery produktu: výška 25 mm, priemer 100 mm
Certifikácia: CE certifikát zhody
Svorky: skrutkové pre vodiče 1-2,5 mm²
Dimenzované napätie a prúd: 250V / 10A
Inštalačná krabica: štandardná inštalačná krabica, napr. KP68.
- Priemer vyvŕtaného otvoru: 80 mm.
- Hĺbka: 43 mm.
- Pre viacnásobný rámik je nutné dodržať rozteč stredov 71 mm.
Pri použití spojovacej krabice KP68 je táto potrebná rozteč zabezpečená.
Súčasťou balenia sú skrutky v farbe niklu. Možnosť dokúpenia skrutiek v farbe čiernej, zlatej alebo striebornej. Náhradné skrutky nájdete v kategórii Rámiky a doplňky.
Vypínač č. 1 – jednopólový
Zapojenie č. 1, inak jednopólový spínač je najjednoduchší typ zapojenia. Tento typ zapojenia sa využíva zvyčajne v menších miestnostiach s jedným vchodom, kde sa osvetlenie ovláda z jedného miesta (kúpeľňa, WC, komora, malá izba…) Vypínač č. 1 možno tiež nahradiť vypínačom č. 6.
Vypínač č. 5 - sériový, lustrový (6+6)
Vypínač č. 5, nazývaný lustrový umožňuje z jedného miesta ovládanie dvoch nezávislých obvodov. Ide o vypínač s dvoma klapkami - zapojenie 5b (teda 6+6), ale bežne sa dá zapojiť ako 5a (teda 1+1). Tento typ zapojenia možno využiť napríklad v kúpeľni (svetlo + ventilátor), v obývacej izbe pri viacramennom lustri (hlavné svetlo + doplnkové svetlá). Zapojenie 6+6 umožňuje tiež spínanie dvoch obvodov z dvoch samostatných miest.
V našich vypínačoch č. 5 nie sú od výrobcu implementované vnútorné prepojky. Preto k tomuto vypínaču dodávame doplnkovú prepojku cez Wago svorku, ktorá súčasne slúži ako vstupný pripojovací bod. Tým sa súčasne zjednodušuje a zrýchľuje pripojenie vypínača.
Vypínač č. 6 - střídavý, schodišťový
Vypínač č. 6, inak schodiskový vypínač, je najbežnejším typom. Využíva sa na miestach, kde je potrebné ovládať osvetlenie z dvoch miest, teda v prechodných miestnostiach alebo krátkych chodbách či schodiskách. Vypínač č. 6 sa využíva tiež ako krajný bod pre zapojenie troch a viacerých vypínačov.
Vypínač č. 7 - křížový
Vypínač č. 7, inak krížový vypínač, sa využíva v kombinácii s vypínačom č. 6 v dlhých chodbách či schodiskách, kde je vyžadované ovládanie svietidiel z troch a viacerých miest. Vypínače č. 7 predstavujú stredné vypínače v zapojení, pričom krajné tvoria vypínače typu 6. Takáto situácia môže nastať napríklad v chodbe, do ktorej sa pristupuje z troch oddelených miestností.
V našich vypínačoch č. 7 nie sú od výrobcu implementované vnútorné prepojky. Preto k tomuto vypínaču dodávame doplnkové prepojky cez Wago svorku, ktorá súčasne slúži ako výstupný pripojovací bod medzi vypínačom č. 7 a č. 6. Tým sa zjednodušuje a zrýchľuje pripojenie vypínačov.
